Artikel Bezeichnung   Preis
E0293-4 Tischlampen warmweiß bedrahtet neu, 4 Stck (für Aussichtswagen) 13,90€
E0293-14 Tischlampen warmweiß bedrahtet neu, 14 Stck (für WRm-Wagen) 43,40€
E0293-16 Tischlampen warmweiß bedrahtet neu, 16 Stck (für Buckelspeisewagen) 49,60€
E0294-4 Teilesatz für Tischlampen warmweiß - 4+1 Stück- (für Aussichtswagen) 4,90€
E0294-14 Teilesatz für Tischlampen warmweiß - 14+1 Stück- (für WRm-Wagen) 13,50€
E0294-16 Teilesatz für Tischlampen warmweiß - 16+1 Stück- (für Buckelspeisewagen) 15,20€
E0295-nn Tischlampen Anzahl und Preis wie oben, jedoch orange
E0296-nn Teilesatz für Tischlampen Anzahl und Preis wie oben, jedoch orange

Tischlampen bedrahtet/ Teilesatz für Tischlampen TT

Bild: neue Tischlampen warmweiß im Innenteil WRm
die Inneneinrichtung habe ich gestrichen


Bild: neue Tischlampen orange im Innenteil WRm
die Inneneinrichtung habe ich gestrichen

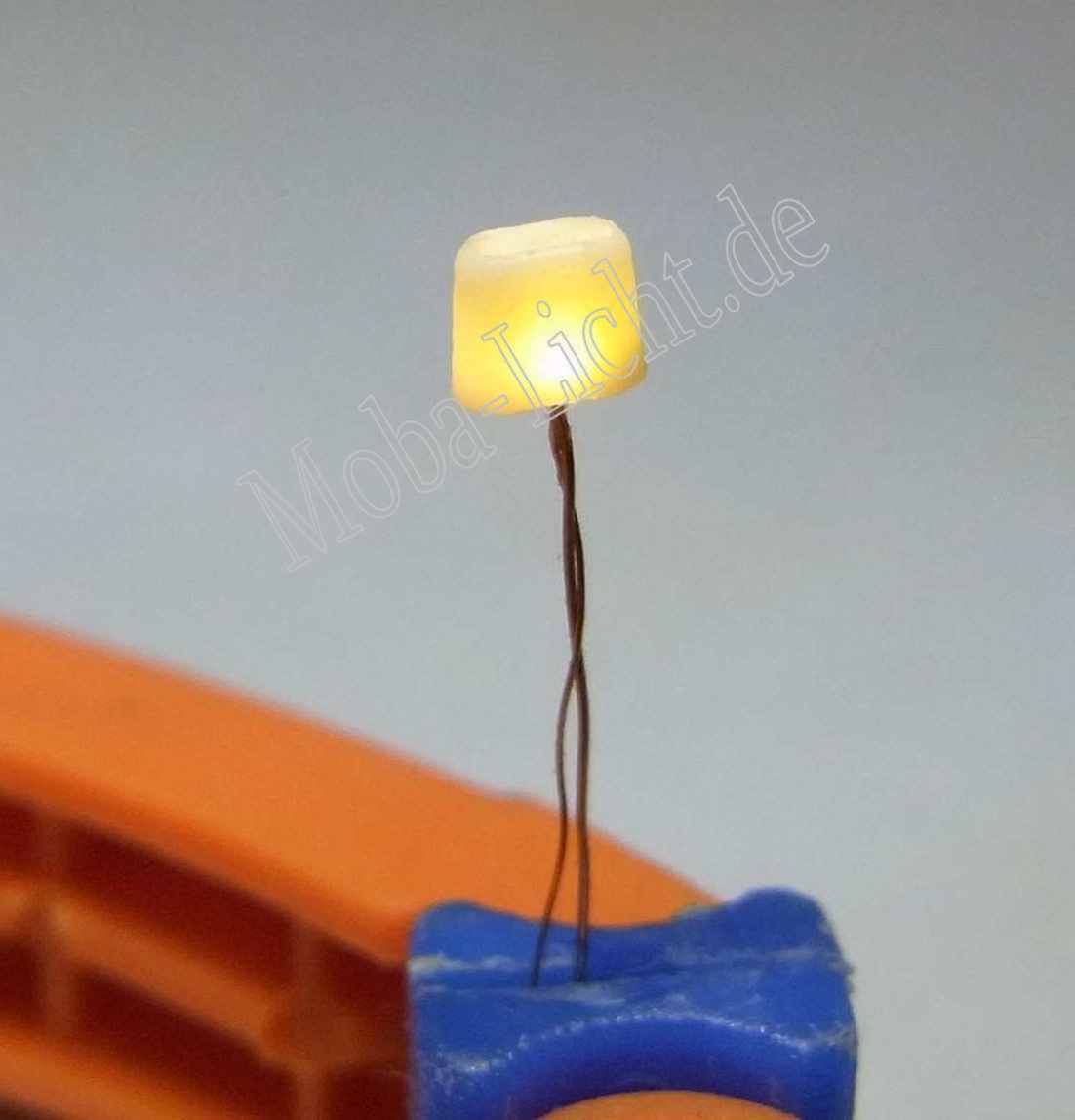

Bild: neue Tischlampe mit LED ww



Lichtfarbe warmweiß
Betriebsspannung analog: 3,1 V DC,
Stromverbrauch maximal: 20 mA
Stromverbrauch normal: 0,5 mA,

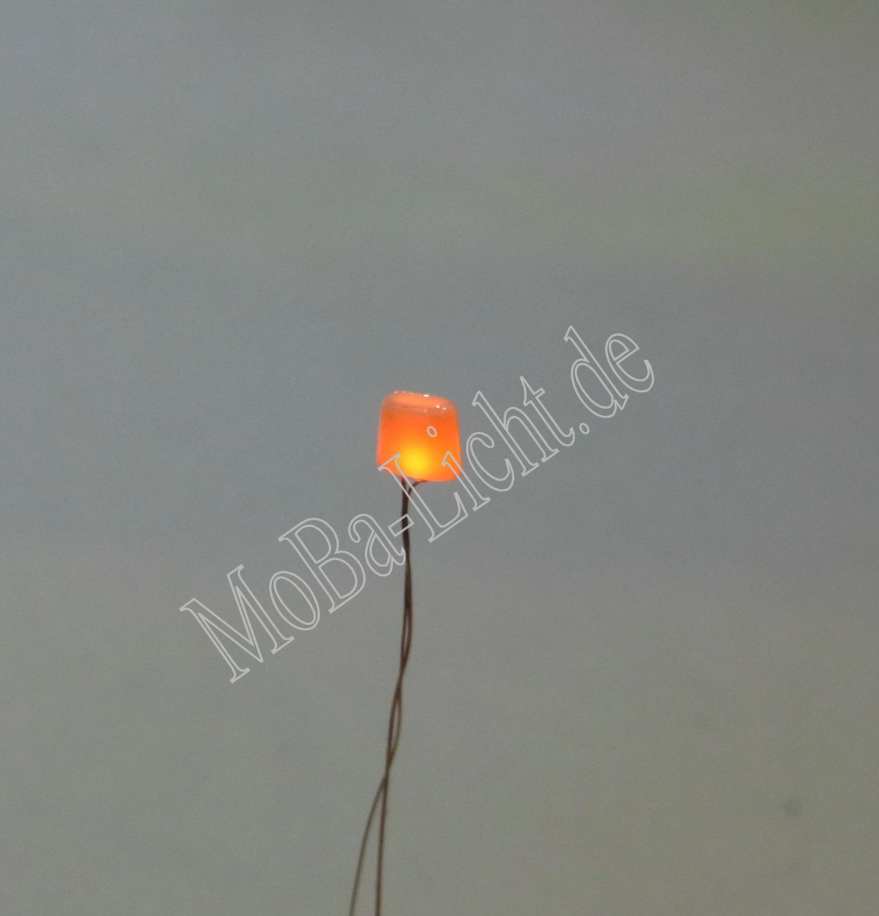

Bild: neue Tischlampe mit LED or



Lichtfarbe orange
Betriebsspannung analog: 1,8 V DC,
Stromverbrauch maximal: 20 mA
Stromverbrauch normal: 0,5 mA,

Information:
Die jetzt lieferbaren Tischlampen entsprechen von ihrer Form her den in den modernen TT-Speisewagen (Buckelspeisewagen, Schürzenspeisewagen) der Firma Tillig eingesetzten Atrappen. Natürlich können die auch für die älteren Ausführungen der DB-Speisewagen für die immernoch ausgelieferte vorbildfreie Form der Wagen Tillig -Nr. 13691 bis 13698 eingesetzt werden. Der Lampenschirm besteht aus einem hellbeige eingefärbten Plast-Körper mit einem Hohlraum für die LED. Die neuen Tischlampen sind mit einer LED Bauform 0402 bestückt und mit dünnen Kupferlackdrähten bedrahtet. Je nach Vorbild können Sie nun zwischen der Farbe orange oder warmweiß auswählen. Die Lampenschirme sind in beiden Fällen chremefarben. (Die orange Farbe ist erst nach dem Einschalten sichtbar!)

Anschluss:
Im Analogbetrieb werden die LEDs über eine einstellbare Konstantstromquelle die auf den Lichtplatinen bereits vorhanden ist, aber zusätzlich bestückt werden muss, versorgt. Natürlich ist auch eine Bestückung und ein Betrieb ohne die eigentliche Innenbeleuchtung möglich. Die Helligkeit der Tischlampen ist einstellbar und bleibt zwischen ca. 3,5 und 14 V konstant. Der Einsatz eines Goldcap als Stützkondensators in Verbindung mit den superhellen LEDs sorgt für ausreichende Nachleuchtdauer.

Im Digitalbetrieb werden die Tischlampen über Vorwiderstände an einem freien Ausgang der Digitalplatine (z.B. Art.-nr. 2937) angeschlossen. Durch Dimmen des entsprechenden Ausgangs können Sie die Helligkeit anpassen.

Falls Sie die Beleuchtung oder die Tischlampen im Analogbetrieb abschaltbar machen wollen, können Sie an geeigneter Stelle im Wagenboden einen kleinen Stecker mit Jumper (Einzelteile E0050) einbauen.

Lieferumfang:

- Artikel E0293-nn: nn+1 Tischlampen warmweiß bedrahtet (bestückt und geprüft)/ E0295-nn: nn+1 Tischlampen orange, bedrahtet,

oder

- Artikel E0294-nn: Teilesatz nn+1 Lampenkörper, nn+3 SMD-Leds warmweiß im Streifen/E0296-nn: Teilesatz nn+1 Lampenkörper, nn+3 SMD-Leds warmweiß im Streifen.




Bezug und Information:
- Richter Elektronik und Modellbahn
- Bestellung auf www.MoBa-Licht.de

Falls Sie die Beleuchtung nicht selbst einbauen wollen oder können, den Kompletteinbau übernehme ich auch. Lassen Sie sich ein Angebot erstellen.
