Artikel Bezeichnung Preis
E0010 SMD-LED Warmweiß/ rot Staffelpreis

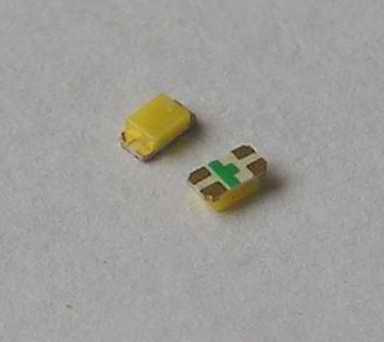

SMD LED Bauform 0603 warmeiß und rot in einem Gehäuse


2 SMD LEDs 0603 warmweiß/ rot 2,20 €
10 SMD LEDs DF 0603 warmweiß/ rot 10,80 €


andere Mengen auf Anfrage


Beschreibung:
- Farbeindruck: warmweiß, ähnlich dem Licht einer Halogenlampe
- bzw. hellrot
- Bauform: SMD 0603 flach, l x b x h = 1,6 x 0,8 x 0,6 mm
- Vorwärtsspannung = 3,2V warmweiß/ 2,0V rot max , Sperrspannung = 5 V beide!
- Helligkeit ww ca. 150mcd, rot ca. 45mcd (die Helligkeit wird etwa gleich empfunden)
- Strom max. = je 20 mA
- Anode (+) ist durch die Breitseite der Markierung auf der Rückseite gekennzeichnet
- Beide Anoden sind verbunden! Die Lichtpunkte haben einen sichtbaren Abstand von ca. 0,5mm
- Betrieb nur mit Vorwiderstand


Diese LEDs lassen sich (über Vorwiderstand) direkt an einen Digitaldekoder anschließen.
Für Bastler, die sich noch nicht trauen diese kleinen Teile direkt zu löten (hier müssen auf 0,8mm Breite 2 Drähte angelötet werden und dazwischen sollte auch noch ein Stück Luft zur Isolation frei bleiben):

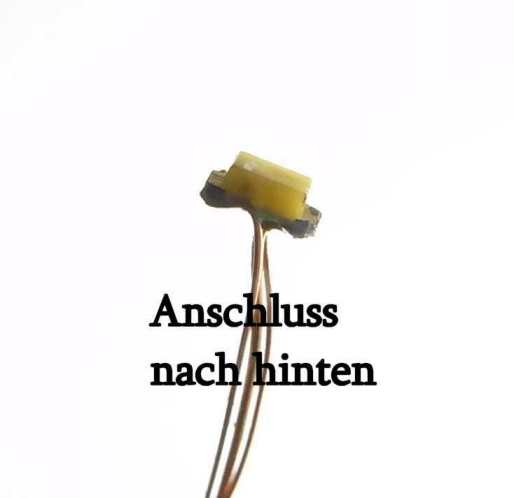

1 SMD LED 0603 ww/ r bedrahtet 3,10 €
(mit 3 ca. 10 cm langen Cul-Drähten Ø 0,15/0,1 mm)

Wichtige Information:
Betrieb sollte nur über Vorwiderstand am Digitaldekoder oder mit den Konstantstromquellen K2, K3 oder KS erfolgen! Unzureichende Motorentstörung kann diese LEDs zerstören!


Bezug und Information:
- Richter Elektronik und Modellbahn
- Bestellung auf www.MoBa-Licht.de
